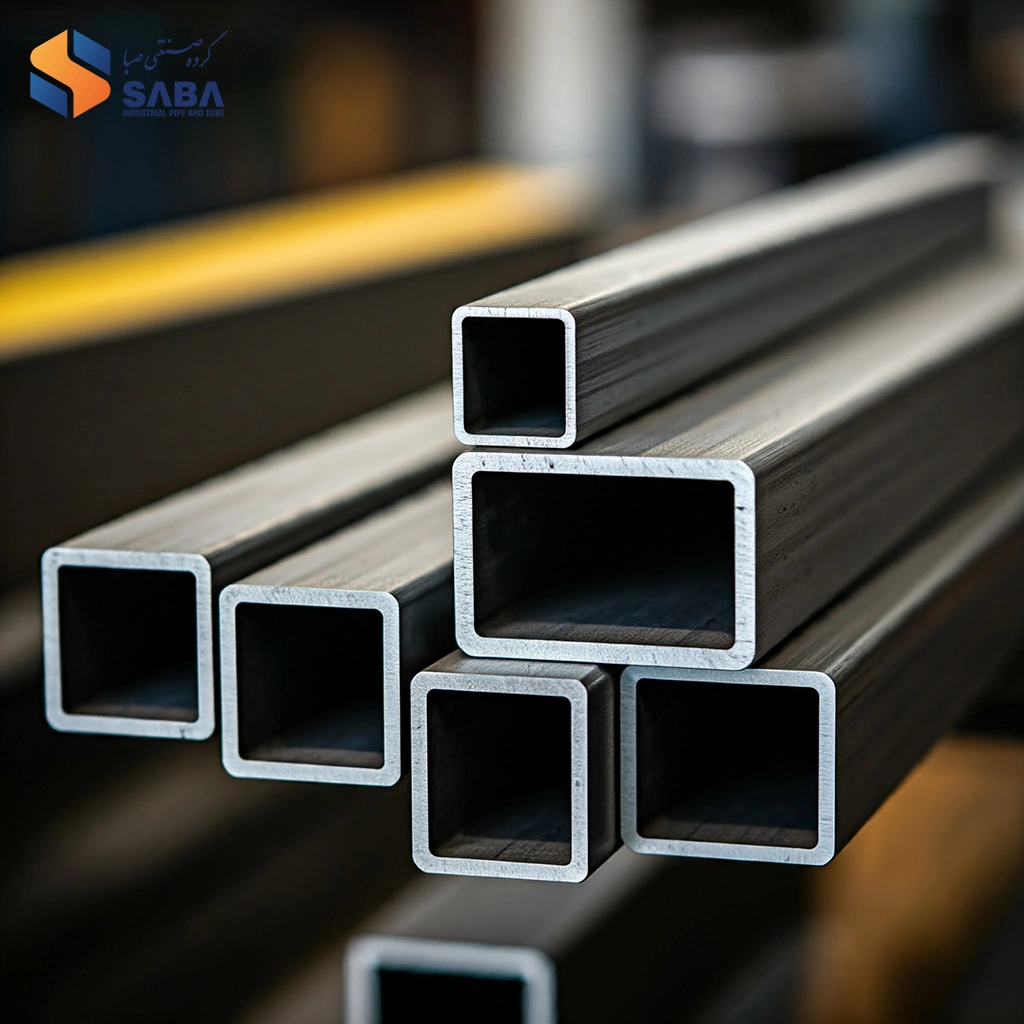

ابعاد قوطی پروفیل

حتما می‌دانید که قوطی پروفیل یکی از پرمصرف‌ترین مقاطع فولادی است که به‌صورت گسترده در صنایع مختلف استفاده می‌شود. قوطی پروفیل یکی از مقاطع توخالی فلزی است که از انواع ورق‌های فلزی تولید می‌شود و تنوع بالایی دارد. همین تنوع بالا باعث می‌شود که در کاربردهای متنوعی از پروفیل قوطی استفاده کنند. اگر شما هم قصد استفاده از پروفیل قوطی در پروژه‌های مختلف دارید، باید بدانید که استفاده درست از قوطی پروفیل مانند سایر مقاطع فولادی مستلزم شناخت کافی از انواع آن مقطع است. از شکل ظاهری گرفته تا  ابعاد و اندازه و وزن پروفیل قوطی اطلاعاتی هستند که قبل از خرید و استفاده به آن نیاز دارید. اطلاعاتی که ما قصد داریم در این مطلب به‌طور کامل با شما به اشتراک بگذاریم.

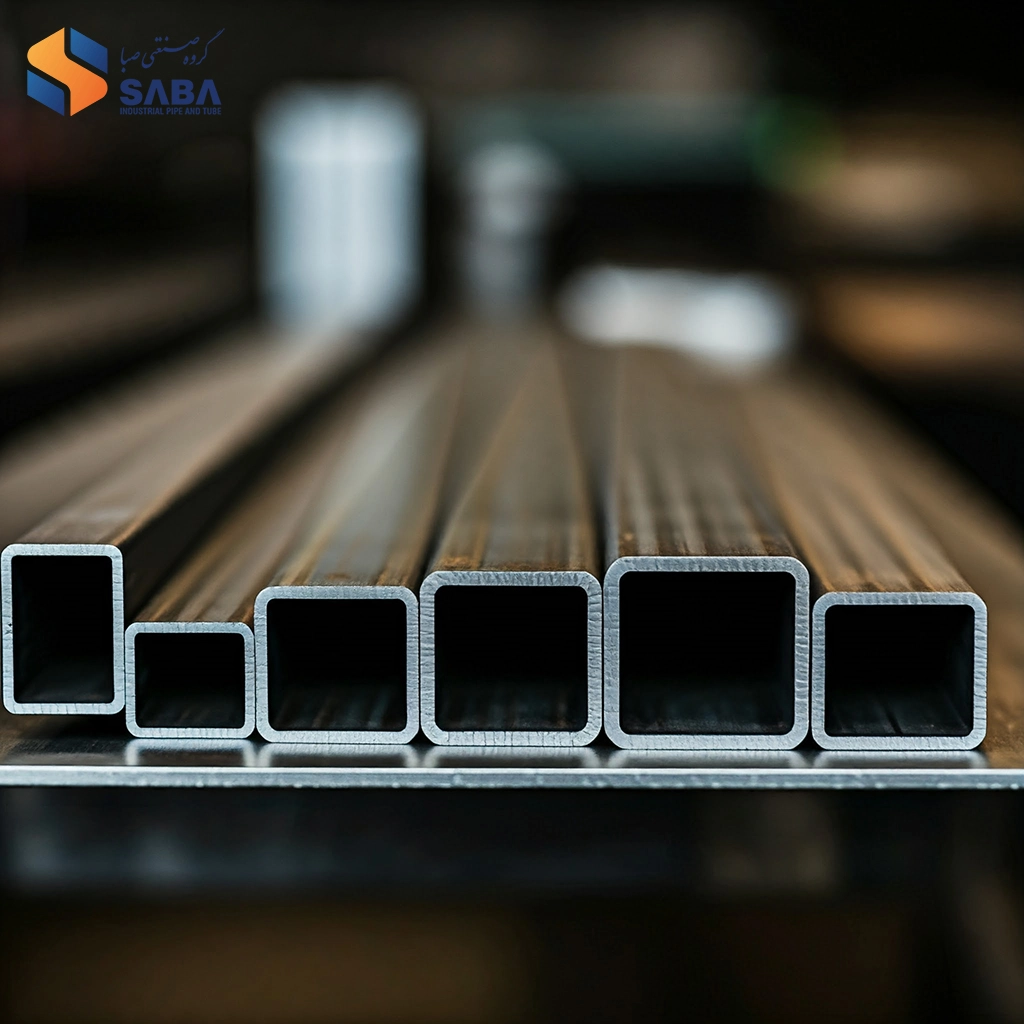

قوطی پروفیل؛ ابعاد و اندازه‌ها

قوطی پروفیل از جمله مقاطع تو خالی است که در دو نوع پروفیل قوطی صنعتی و پروفیل ساختمانی تولید می‌شوند و ابعاد متفاوتی دارند. در معرفی سایز پروفیل آهن یا درواقع قوطی پروفیل با سه عدد مواجه خواهید شد. این اعداد مربوط به سایز، ضخامت قوطی، ضخامت دیواره و طول پروفیل هستند. هرسه این اعداد اهمیت بسیاری دارند و لازم است در هنگام خرید قوطی پروفیل در نظر گرفته شوند. فراموش نکنید انتخاب شکل، ابعاد و به‌خصوص ضخامت مناسب برای رسیدن به نتایج مطلوب و ایمنی پروژه‌ها اهمیت بسیاری دارد. در ادامه با ابعاد استاندارد قوطی پروفیل آشنا خواهید شد.

جدول ابعاد قوطی پروفیل مربع

در جدول زیر می‌توانید ابعاد استاندارد قوطی پروفیل با سطح مقطع مربع را مشاهده کنید. تا ضخامت 2 میلی‌متر به عنوان پروفیل مبلی شناخته شده و از 2 میلی‌متر به بالا معمولا در دسته پروفیل آهن قرار می‌گیرد.

1. ابعاد قوطی پروفیل مربع با ضخامت 1 میلی‌متر

سایز (mm)	وزن (kg)
20*20	3.72
25*25	4.68
30*30	5.76
35*35	6.72
40*40	7.5
20*10	2.76
25*10	3.18
30*10	3.72
30*20	4.68
40*20	5.76
40*30	6.72

2. ابعاد قوطی پروفیل مربع با ضخامت 1.25

سایز (mm)	وزن (kg)
20*20	4.5
25*25	5.88
30*30	7.14
35*35	8.34
40*40	9.3
20*10	3.36
25*10	3.96
30*10	4.5
30*20	5.88
40*20	7.14
40*30	8.34

3. ابعاد قوطی پروفیل مربع با ضخامت 1.5

سایز (mm)	وزن (kg)
20*20	5.46
25*25	7.02
30*30	8.52
35*35	9.84
40*40	11.16
45*45	12.72
50*50	13.98
60*60	16.92
20*10	4.02
25*10	4.86
30*10	5.46
30*20	7.02
40*20	8.52
40*30	9.84
40*50	12.72
50*25	10.44
50*30	11.16
60*20	11.16
60*30	12.72
60*40	13.98
60*50	15.42
80*40	16.92

4. ابعاد قوطی پروفیل مربع با ضخامت 2

سایز (mm)	وزن (kg)
20*20	7.08
25*25	9.18
30*30	10.68
35*35	12.96
40*40	14.7
45*45	16.86
50*50	18.66
60*60	10.44
70*70	26.28
80*80	29.82
90*90	34.08
20*10	5.22
25*10	6.12
30*10	7.08
30*20	9.18
40*20	11.22
40*30	12.96
40*50	16.86
50*25	13.92
50*30	14.7
60*20	14.7
60*30	16.86
60*40	18.66
60*50	20.52
80*40	22.44
80*60	26.28
100*40	26.28
100*50	27.96
120*60	34.08

5. ابعاد قوطی پروفیل مربع با ضخامت 2.5 میلی‌متر

سایز (mm)	وزن (kg)
25*25	11.28
30*30	13.86
35*35	16.08
40*40	18.18
45*45	20.82
50*50	20.88
60*60	27.78
70*70	32.76
80*80	37.5
90*90	41.88
100*100	46.86
110*110	51.72
135*135	62.88
140*140	66.12
30*20	11.28
40*20	13.86
40*30	16.08
40*50	20.82
50*25	17.52
50*30	18.18
60*20	18.18
60*30	20.82
60*40	23.04
60*50	25.56
80*40	27.78
80*60	32.76
100*40	32.76
100*50	34.92
120*60	41.88
220*60	66.12

6. ابعاد قوطی پروفیل آهن با ضخامت 3 میلی‌متر

سایز (mm)	وزن (kg)
30*30	16.38
35*35	19.14
40*40	21.6
45*45	25.5
50*50	27.72
60*60	33.24
70*70	39.06
80*80	44.64
90*90	50.28
100*100	50.28
110*110	62.16
135*135	75.48
140*140	79.14
40*20	16.38
40*30	19.14
40*50	25.5
50*25	20.52
50*30	21.6
60*30	25.5
60*40	27.72
60*50	30.48
80*40	33.24
80*60	39.06
100*40	39.06
100*50	41.7
120*60	50.28
220*60	79.14

7. ابعاد قوطی پروفیل مربع با ضخامت 3.5 میلی‌متر

سایز (mm)	وزن (kg)
45*45	28.68
50*50	31.98
60*60	38.52
70*70	45.36
80*80	52.08
90*90	58.56
100*100	65.7
110*110	71.7
135*135	88.14
140*140	91.74

8. ابعاد قوطی مربع با ضخامت 4 میلی‌متر

سایز (mm)	وزن (kg)
50*50	36.36
60*60	43.92
70*70	51.48
80*80	59.34
90*90	67.08
100*100	74.52
110*110	82.32
135*135	100.44
140*140	104.88

9. ابعاد قوطی پروفیل آهن با ضخامت 4.5 میلی‌متر

سایز (mm)	وزن (kg)
100*100	83.34
110*110	92.34
135*135	112.86
140*140	117.54

10. ابعاد قوطی پروفیل آهن با ضخامت 5 میلی‌متر

سایز (mm)	وزن (kg)
100*100	92.52
110*110	101.7
135*135	124.74
140*140	130.32
100*100	111.06
110*110	123.06
135*135	125.04
140*140	155.52

جدول ابعاد قوطی پروفیل مستطیل

در جدول زیر می‌توانید ابعاد استاندارد قوطی پروفیل با سطح مقطع مستطیل را مشاهده کنید.

1. ابعاد قوطی پروفیل مستطیل با ضخامت 1 میلی‌متر

سایز (mm)	وزن (kg)
20*10	2.76
25*10	3.18
10*30	3.72
20*30	4.68
20*40	5.76
30*40	6.72

2. ابعاد قوطی پروفیل مستطیل با ضخامت 1.25 میلی‌متر

سایز (mm)	وزن (kg)
20*10	3.36
25*10	3.96
10*30	4.5
20*30	5.88
20*40	7.14
30*40	8.34

3. ابعاد قوطی پروفیل مستطیل با ضخامت 1.5 میلی‌متر

سایز (mm)	وزن (kg)
20*10	4.02
25*10	4.86
10*30	5.46
20*30	7.02
20*40	8.52
30*40	9.84
50*40	12.72
25*50	10.44
30*50	11.16
20*60	11.16
30*60	12.72
40*60	13.98
50*60	15.42
40*80	16.92

4. ابعاد قوطی پروفیل مستطیل با ضخامت 2.5 میلی‌متر

سایز (mm)	وزن (kg)
20*30	11.28
20*40	13.86
30*40	16.08
50*40	20.82
25*50	17.52
30*50	18.18
20*60	18.18
30*60	20.82
40*60	23.04
50*60	25.56
40*80	27.78
60*80	32.76
40*100	32.76
50*100	34.92
60*120	41.88
60*220	66.12

5. ابعاد قوطی پروفیل مستطیل با ضخامت 2 میلی‌متر

سایز (mm)	وزن (kg)
20*10	5.22
25*10	6.12
10*30	7.08
20*30	9.18
20*40	11.22
30*40	12.96
50*40	16.86
25*50	13.92
30*50	14.7
20*60	14.7
30*60	16.86
40*60	18.66
50*60	20.52
40*80	22.44
60*80	26.28
40*100	26.28
50*100	27.96
60*120	34.08

6. ابعاد قوطی پروفیل مستطیل با ضخامت 3 میلی‌متر

سایز (mm)	وزن (kg)
20*40	16.38
30*40	19.14
50*40	25.5
25*50	20.52
30*50	21.6
20*60	21.6
30*60	25.5
40*60	27.72
50*60	30.48
40*80	33.24
60*80	39.06
40*100	39.06
50*100	41.7
60*120	50.28
60*220	79.14

کاربرد سایزهای مختلف پروفیل قوطی

همان‌طور که گفتیم از پروفیل‌های قوطی مربع و مستطیل برای کاربردهای مختلف ساختمانی و صنعتی استفاده می‌شود. به‌طور مثال در پروژه‌های ساختمانی از پروفیل قوطی برای ساختن ستون و اسکلت فلزی استفاده می‌شود. از این مقاطع همچنین با مشخصات ویژه در صنایع مختلف برای ساختن شاسی تریلرها، شاسی نفت‌کش‌ها و مواردی از این دست استفاده می‌شود. از پروفیل قوطی در صنایع خودروسازی هم به‌صورت گسترده‌ای استفاده می‌شود. ساخت انواع اتاق ماشین‌های سواری و سبک و  همین‌طور اتاق ماشین‌های سنگین، انواع تریلرها، انواع یدک‌کش‌ها، ستون و استراکچرها، ساخت باربندها و… برخی از این کاربردها هستند.

از طرفی از پروفیل قوطی مستطیل هم در صنایع مبلمان برای ساخت انواع تخت خواب‌های فلزی، زیرپایه‌ها، مبلمان فلزی، ساخت و تولید انواع صندلی، جالباسی و… استفاده می‌شود. پروفیل‌های قوطی به‌غیر از این موارد برای ساخت آلاچیق‌های فلزی، ساخت انواع سایه‌بان، چارچوب و در و پنجره‌ها، ساخت تابلوهای تبلیغاتی و تابلوهای راهنمایی و رانندگی، وسایل و تجهیزات ورزشی مانند وسایل ورزش‌های همگانی که عموما در پارک‌ها مشاهده می‌کنید و… هم استفاده می‌شود.

نکات پایانی ابعاد قوطی پروفیل

قوطی پروفیل یکی از پرکاربردترین مقاطع فولادی است که به‌دلیل ویژگی‌های منحصربه‌فرد خود در صنایع ساختمانی، خودروسازی، مبلمان و بسیاری از حوزه‌های دیگر استفاده می‌شود. این مقطع توخالی فلزی در دو نوع صنعتی و ساختمانی تولید می‌شود و ابعاد و ضخامت‌های مختلفی دارد. هنگام انتخاب قوطی پروفیل، باید به سه فاکتور اساسی سایز، ضخامت دیواره و طول پروفیل توجه کنید؛ چراکه هر یک از این فاکتورها نقش مهمی در ایمنی و کارایی پروژه‌ها دارند. انتخاب صحیح سایز و ضخامت مناسب، کلید موفقیت پروژه شماست.

سوالات متداول

آیا قیمت سایزهای مختلف قوطی پروفیل متفاوت است؟

قیمت پروفیل براساس نوع پروفیل و کارخانه تولیدکننده متفاوت است؛ اما تفاوت قیمتی انواع قوطی پروفیل بیشتر به تفاوت ضخامت ورقی بستگی دارد که در تولید آن به‌کار می‌رود. به‌طور کلی پروفیل‌های ضخیم‌تر، وزن بالاتر و قیمت بیشتری دارند. از طرفی به‌‌عنوان یک قانون کلی قیمت پروفیل 20*20 و برخی دیگر از پروفیل‌های ریز بار معمولا اندکی بیشتر از ابعاد بزرگ‌تر با ضخامت ورق مشابه است؛ بنابراین، ضخامت، مهم‌ترین عامل تعیین قیمت است.

قوطی‌های پروفیل موجود در بازار دارای چه طولی هستند؟

انواع قوطی آهنی که در حال حاضر در بازار موجود هستند در دو طول 6 متر و 12 متر تولید می‌شوند.

قوطی پروفیل چیست؟

قوطی پروفیل‌ از انواع مقاطع فلزی است که با مقطع مربع یا مربع مستطیلی توخالی تولید می‌شود. شکل مقطع پروفیل قوطی در سرتاسر طول آن ثابت است. همچنین پروفیل قوطی را با ورق‌های فولادی تولید می‌کنند.
