پروفیل آهن، ستون فقرات بسیاری از سازه‌های ساختمانی است؛ از برج‌ها و اسکلت‌های فلزی گرفته تا جزئی‌ترین عناصر معماری. این مقاطع فولادی، بسته به نوع و کاربردشان، نقش‌های متفاوت و بسیار مهمی در استحکام، ایمنی و طراحی سازه‌ها ایفا می‌کنند.
اهمیت استفاده از پروفیل‌های آهنی در صنعت ساختمان به‌قدری بالاست که بدون آن‌ها، شکل کنونی ساختوساز ممکن نبود؛ اما پروفیل آهن دقیقا چیست و در صنعت ساختمان چه انواعی از آن مورد استفاده قرار می‌گیرد؟ در این مقاله به این پرسش پرتکرار پاسخ می‌دهیم و با نگاهی دقیق‌تر، انواع پروفیل آهن پرکاربرد در ساختمان‌سازی و کاربرد هرکدام را بررسی می‌کنیم.
فهرست مطالب

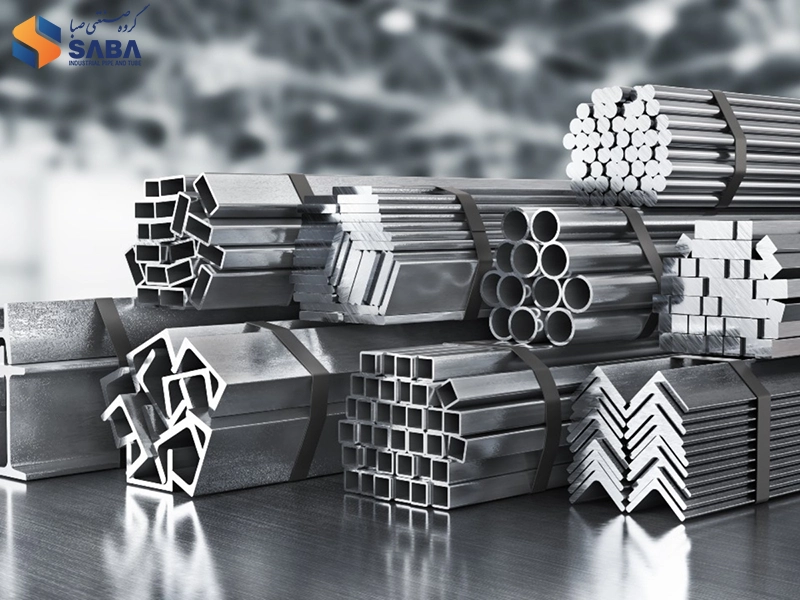

پروفیل آهن ساختمانی چیست؟
به پروفیل‌هایی که در بخش‌های مختلف ساختوساز و صنایع ساختمانی استفاده می‌شوند، پروفیل ساختمانی گفته می‌شود. پروفیل آهن ساختمانی هم مانند سایر مقاطع، انواع گوناگونی دارد که براساس سطح مقطع یا روش‌های ساخت، دسته‌بندی می‌شوند.
به‌طور کلی، پروفیل‌های ساختمانی از ورق سیاه (عموما ورق‌های ST37) با ضخامت بیشتر از 2 میلی‌متر (2 الی 5 میلی‌متر) تولید می‌شوند و در قسمت‌های مختلفی از سازه‌های فلزی، ستون، سقف و در و پنجره‌ها به‌کار می‌روند. از لحاظ ابعاد، این پروفیل‌ها در بازه 20×20 تا 100×100 میلی‌متر گسترده هستند.
همچنین برخی پروفیل‌ها با شکل‌های خاص مانند پروفیل در و پنجره (پروفیل سپری، پروفیل دولبه و پروفیل یک‌لبه) و پروفیل‌های لنگه دری هم وجود دارند که در دسته پروفیل‌های ساختمانی قرار می‌گیرند. نباید فراموش کنید که علاوه‌بر این پروفیل‌ها از پروفیل سبک هم برای استفاده در نمای ساختمان، تزئینات، نرده‌ها و کاربری‌های غیرباربری استفاده می‌شود.
دسته‌بندی کلی پروفیل‌های ساختمانی
منظور از پروفیل، مقاطعی هستند که شکل سطح مقطع آن‌ها در تمام طول مقطع ثابت است. پروفیل‌های مورد استفاده در صنعت ساختمان را می‌توان براساس شکل ظاهری سطح مقطعشان به دو دسته اصلی باز و بسته تقسیم کرد:
- پروفیل‌های باز: این پروفیل‌ها دارای سطح مقطع باز هستند و معمولا برای ساخت اسکلت‌های فلزی، تیرها، ستون‌ها و خرپاها استفاده می‌شوند. به‌طور مثال، پروفیل Z از این دسته پروفیل محسوب می‌شود.
- پروفیل‌های بسته: این پروفیل‌ها دارای مقاطع بسته‌اند و به‌دلیل مقاومت بیشتر در برابر پیچش و خمش، در سازه‌هایی که به دقت و استحکام بالاتری نیاز دارند، مورد استفاده قرار می‌گیرند. قوطی آهن با سطح مقطع مربع یا مستطیل از مقاطع بسته است.
پروفیل‌های پرکاربرد در صنعت ساختمان
در ادامه به معرفی و بررسی برخی از پرکاربردترین پروفیل‌های آهنی در صنعت ساختمان می‌پردازیم که عبارتند از:
میلگرد
میلگرد آجدار یکی از انواع پروفیل آهنی است که در ساخت فونداسیون، تقویت بتن (تولید خاموت، عصایی، سنجاقی و…) و سازه ساختمان کاربرد دارد.

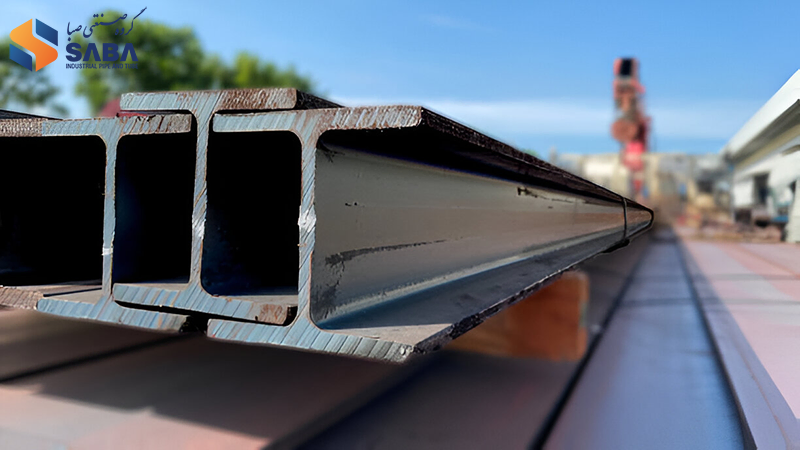

تیرآهن
تیرآهن یکی دیگر از پرکاربردترین انواع پروفیل آهن در ساختمان‌سازی است که به سه نوع IPB، INP و I-Beam تقسیم می‌شود و در اسکلت اصلی بنا به‌کار می‌رود. به‌طور کلی این پروفیل دارای یک جان و دوبال است. به‌طور مثال، در تیرآهن نوع IPB که به آن تیرآهن H یا تیرآهن بال‌پهن هم گفته می‌شود، بال‌ها پهنای بیشتری دارند و برای اتصالات پرچی و پیچی گزینه‌های مناسبی محسوب می‌شوند.
در حالی که در تیرآهن INP که اغلب به‌صورت مرکب با سایر انواع تیرآهن به‌کار می‌رود، بال‌ها به‌صورت شیبدار تولید می‌شوند و انتخاب مناسبی برای اتصالات پیچی و پرچی نیستند. از کاربردهای تیرآهن می‌توان به ساخت ستون‌ها و تیرهای اصلی سازه، اجرای سقف‌های فلزی و تیرریزی، استفاده در سازه‌های صنعتی و پل‌سازی اشاره کرد.
- نکته: تیرآهن‌ها در دو نوع تیرآهن I (معمولا با بال‌های شیبدار) و تیرآهن H (با بال‌های موازی) تولید می‌شوند که هر کدام در شرایط بارگذاری متفاوتی کاربرد دارند.
ناودانی
ناودانی در دو نوع U و ناودانی C تولید می‌شود. از این پروفیل در اسکلت بنا و تولید قاب‌های ساختمانی مورد نیاز، استفاده می‌کنند. از لحاظ شکل ظاهری، پروفیل C دارای بال‌هایی با ضخامت برابر و به موازات یکدیگر است. در حالی که بال‌ها در پروفیل U حالت مخروطی دارند و موازی هم نیستند. متداول‌ترین کاربرد ناودانی در ساخت چارچوب در و پنجره در ساختمان‌های مختلف است.
نبشی
پروفیل نبشی از لحاظ شکل ظاهری، مقطعی L شکل است و از دو ضلع عمود بر هم و در دو شکل نبشی با بال‌های مساوی و نبشی با بال‌های نامساوی تولید می‌شود. از کاربردهای نبشی می‌توانیم به ساخت ستون‌ها، تیرها و بادبندها در اسکلت‌های فلزی، تقویت اتصالات سازه، ساخت خرپاها و اسکلت گلخانه‌ها، استفاده در ساخت در و پنجره فلزی، نمای ساختمان و استفاده به‌عنوان تکیه‌گاه و نگه‌دارنده در سازه‌های مختلف اشاره کرد.
سپری
سپری یکی از پروفیل‌های پرکاربرد ساختمانی است که با نماد T شناخته می‌شود. این مقطع دارای یک جان و دو بال است و در بخش‌های مختلف سازه مورد استفاده قرار می‌گیرد. از لحاظ شکل ظاهری، برخی از انواع سپری، قاعده و ارتفاع برابری دارند؛ در حالی که در انواع دیگر معمولا ارتفاع نصف قاعده پروفیل است. این نوع از پروفیل آهنی مانند بسیاری از انواع پروفیل ساختمانی با هر دو روش نورد سرد و گرم تولید می‌شود و در اتصالات سازه، سقف و ستون به‌کار می‌رود.
مهم‌ترین کاربردهای این نوع از پروفیل‌ها در صنعت ساختمان استفاده در ساخت سازه‌های فلزی و اسکلت‌بندی، استفاده به‌عنوان بادبند و نگه‌دارنده در سازه‌های پیش‌ساخته، ساخت خرپا، ساخت سازه‌های تزئینی و نمای ساختمان، ساخت در و پنجره و سقف است. همچنین از سپری در صنایع دیگری مانند خودروسازی هم استفاده می‌کنند.
پروفیل زد Z
پروفیل زد از لحاظ ظاهری شبیه به حرف Z انگلیسی است و به‌دلیل شکل خاصی که دارد، مقاومت خوبی در برابر خمش و پیچش ایجاد می‌کند. این پروفیل یکی دیگر از پروفیل‌های ساختمانی پرکاربرد است که عموما به روش نورد سرد تولید می‌شود. پروفیل زد از دسته پروفیل‌های ساختمانی باز است و با ضخامت 2، 2.5 و 3 میلی‌متر تولید می‌شود.
از این پروفیل برای اتصالات، سقف سازه‌های عظیم مانند استادیوم، سوله‌ها و سازه‌های صنعتی، به‌عنوان تیرهای فرعی در خرپاها و سازه‌های فلزی استفاده می‌شود. همچنین مقاومت بالای پروفیل زد در برابر نیروهای خمشی باعث می‌شود برای پوشش سقف‌ها و دیوارها بسیار کارآمد باشد.
قوطی آهن
قوطی‌های آهنی، مقاطعی با سطح مقطع بسته به شکل مربع یا مستطیل هستند که به‌دلیل مقاومت بالا در برابر پیچش و سادگی در اجرا، بسیار محبوب شده‌اند و در ساختمان‌سازی هم کاربردهای گسترده‌ای دارند. از لحاظ شیوه تولید، این پروفیل‌ها با هر دو روش نورد سرد و نورد گرم تولید می‌شوند.
از این پروفیل‌ها برای ساخت در و پنجره‌ها، اجرای نمای ساختمان و سقف‌های کاذب، ساخت پارتیشن‌ها و دیوارکشی داخلی ساختمان‌ها، به‌عنوان پایه ستون و مهاربندی در سازه‌های مختلف استفاده می‌شود. به‌علاوه، از پروفیل قوطی برای ساخت سازه‌های سبک فلزی (LSF) هم استفاده می‌کنند.
پروفیل ستونی ساختمانی
این پروفیل که در لیست پروفیل‌های ساختمانی قرار دارد، در اصل همان پروفیل قوطی است که در ابعاد بزرگتر و با ضخامت بیشتری تولید می‌شود و کاربردهای مخصوص خود را دارد. از پروفیل ستونی ساختمانی هم در قسمت‌های مختلفی از سازه‌های فلزی استفاده می‌کنند.
چهارپهلو
این پروفیل با سطح مقطع مربع شکل و توپر (درست مانند میلگرد) تولید می‌شود و برای کاربردهای ساختمانی تزئینی، ساخت در و پنجره‌ها، شفت، ساخت انواع بست، اتصالات، ساخت قالب و… به‌کار می‌رود.
مواردی که تا این‌جا معرفی کردیم، پرکاربردترین پروفیل‌های آهن در صنعت ساختمان هستند. البته به این موارد می‌توانیم لوله داربست را هم اضافه کنیم. این لوله‌ها هم از مقاطع بسیار پراهمیت و پرکاربرد فلزی هستند که در ساختمان‌سازی و برای ساخت سازه‌های موقت (داربست) به‌کار می‌روند.
معیارهای مهم انتخاب پروفیل مناسب در پروژه‌های ساختمانی
از آنجایی که انتخاب صحیح نوع پروفیل آهنی، نقشی حیاتی در ایمنی، دوام و کارایی سازه دارد، لازم است معیارهای انتخاب پروفیل مناسب برای هر پروژه را بدانید که عبارتند از:
- بررسی نیازهای پروژه: قبل از هرچیز نیازهای خاص هر پروژه را در نظر بگیرید. یکی از مهم‌ترین نکات برای تعیین نیازهای پروژه، محاسبه نوع بار وارده (کششی، فشاری، برشی، خمشی، پیچشی) و میزان آن است که باید به دقت انجام شود.
- محاسبه مقاومت مورد نیاز: مطابق با محاسبات مهندس سازه پروژه، مقاومت و تحمل بار مورد نیاز را هم محاسبه کنید.
- هزینه‌ها و بودجه پروژه را در نظر بگیرید.
- کیفیت پروفیل و استانداردهای لازم: این مورد از انتخاب پروفیل، یکی از مهم‌ترین عوامل تاثیرگذار بر دوام سازه، ایمنی آن و موفقیت نهایی پروژه است.
- انتخاب فروشنده مناسب: تولیدکنندگان معتبر و تخصصی پروفیل بهترین انتخاب‌ها برای خرید مطمئن متریال باکیفیت و استاندارد هستند.
- بررسی شرایط محیطی: رطوبت، دما، خورندگی و شرایط خاص محیطی پروژه را فراموش نکنید. به‌طور مثال، در شرایط محیطی با رطوبت بالا انتخاب پروفیل‌های گالوانیزه و ضدزنگ اهمیت بسیاری دارد.
- قیمت پروفیل: در نهایت، پروفیل‌هایی باکیفیت، مطابق با استانداردهای فنی و در بازه قیمتی مناسب را باید تهیه کنید. ما در صباپروفیل با تمرکز بر کیفیت پایدار، قیمت‌گذاری شفاف و ارائه شرایط فروش متناسب با نیاز پروژه‌های مختلف، تلاش کرده‌ایم مسیر انتخاب را برای مشتریان خود ساده‌تر و مطمئن‌تر کنیم.
نکات پایانی درباره پروفیل‌های ساختمانی
انتخاب پروفیل مناسب، یکی از تصمیم‌های کلیدی در هر پروژه ساختمانی است؛ تصمیمی که به شکل مستقیم بر ایمنی، دوام و هزینه‌های نهایی سازه تاثیر می‌گذارد. شناخت انواع پروفیل مورد استفاده در ساختمان‌سازی و درک دقیق کاربرد آن‌ها، به مهندسان و مجریان پروژه کمک می‌کند تا انتخابی بهینه و متناسب با نیاز فنی داشته باشند. با انتخاب پروفیل‌های باکیفیت و استاندارد، می‌توان گامی موثر در ارتقای کیفیت ساختوساز و کاهش هزینه‌های بلندمدت برداشت.
برای دریافت مشاوره تخصصی، استعلام قیمت روز پروفیل و انتخاب بهترین گزینه متناسب با نیاز پروژه‌تان، با تیم صباپروفیل در ارتباط باشید. ما در کنار شما هستیم تا خریدی مطمئن، دقیق و مقرون‌به‌صرفه داشته باشید.
