در اعماق زمین، گنجینه‌ای از آب‌های زیرزمینی نهفته است که برای مصارف مختلف کشاورزی، صنعتی و شرب مورد استفاده قرار می‌گیرد. دسترسی به این منابع ارزشمند مستلزم حفاری چاه و استفاده از لوله‌های جدار چاه برای ایمن‌سازی و استحکام‌بخشی به دیواره‌های آن است. در این مقاله، به بررسی ابعاد مختلف لوله جدار چاه، از چیستی و کاربرد تا انواع، مزایا و معایب آن می‌پردازیم. پس در ادامه با صبا پروفیل همراه باشید.
لوله جدار چاه چیست؟
در دنیای پرپیچ و خم لوله‌ها، نوعی خاص وجود دارد که نه در زیر زمین به صورت افقی امتداد می‌یابد و نه در ساختمان‌ها خودنمایی می‌کند، اما نقشی حیاتی در دسترسی به گنجینه‌های پنهان زمین ایفا می‌کند. این لوله‌ها، لوله جدار چاه نام دارند و به مثابه دروازه‌ای امن برای حفاری زمین و استخراج آب، گاز یا نفت عمل می‌کنند.
لوله جدار چاه، لوله‌ای است که در حین حفاری چاه، داخل آن قرار داده می‌شود تا از ریزش دیواره‌های چاه و ورود خاک و سنگ به داخل آن جلوگیری کند. این لوله‌ها نقش اساسی در حفظ پایداری و استحکام چاه ایفا می‌کنند و از آلودگی آب‌های زیرزمینی نیز جلوگیری به عمل می‌آورند.
چرا لوله جدار چاه؟
تصور کنید قصد دارید چاهی عمیق حفر کنید تا به منابع ارزشمند زیرزمینی دست پیدا کنید. بدون وجود یک حائل یا جداره مستحکم، دیواره‌های چاه در اثر فشار خاک و سنگ فرو می‌ریزند و نه تنها تلاش‌های شما بیهوده خواهد شد، بلکه خطرات جانی و مالی نیز به همراه خواهد داشت. در اینجا، لوله جدار چاه به کمک شما می‌آید. این لوله‌ها با استحکام فوق‌العاده خود، دیواره‌های چاه را تثبیت می‌کنند و از ریزش و تخریب آن جلوگیری می‌کنند.
چهار نسل لوله جدار چاه
لوله‌های جدار چاه در چهار نسل مختلف تولید می‌شوند که هر کدام برای کاربردی خاص طراحی شده‌اند این نسل‌ها به شرح زیر می‌باشند:
- نسل اول: هوا برشی: این لوله‌ها با سطوح صاف و بدون شیار، برای حفاری چاه‌هایی که به منظور استخراج آب یا گاز مورد استفاده قرار می‌گیرند، مناسب هستند.
- نسل دوم: قوسی: سطوح این لوله‌ها دارای شیارهای قوسی هستند که به ورود آب و گاز به داخل چاه کمک می‌کنند.
- نسل سوم: کرکره‌ای: شیارهای این لوله‌ها به شکل کرکره هستند و علاوه بر تسهیل ورود آب و گاز، مانع از ورود ذرات خاک و سنگ به داخل چاه می‌شوند.
- نسل چهارم: اسکرین جانسون: این نوع لوله‌ها با طراحی خاص خود، حداکثر میزان ورود آب و گاز را به داخل چاه تضمین می‌کنند و در چاه‌هایی که به منظور استخراج منابع با ارزش مانند نفت مورد استفاده قرار می‌گیرند، کاربرد دارند.
ویژگی های لوله جدار چاه
- مقاومت بالا: لوله‌های جدار چاه باید از موادی با مقاومت بالا در برابر فشار و ضربه ساخته شوند تا بتوانند وزن خاک و سنگ را تحمل کنند.
- ضد زنگ: این لوله‌ها باید در برابر خوردگی و زنگ زدگی مقاوم باشند تا طول عمر بالایی داشته باشند و از آلوده شدن آب‌های زیرزمینی جلوگیری شود.
- قابلیت انعطاف پذیری: در برخی موارد، لوله‌های جدار چاه باید انعطاف‌پذیر باشند تا بتوان آن‌ها را به راحتی در مسیرهای منحنی و زاویه‌دار نصب کرد.
- مقاومت در برابر مواد شیمیایی: این لوله‌ها باید در برابر مواد شیمیایی موجود در خاک و آب‌های زیرزمینی مقاوم باشند تا دچار خوردگی و فرسایش نشوند.
- مقاومت در برابر حرارت: در برخی موارد، لوله‌های جدار چاه باید در برابر حرارت و گرمای زیاد مقاوم باشند، مانند چاه‌های آب گرم یا چاه‌های بخار.
ساختار کلی لوله جدار چاه
لوله‌های جدار چاه، استوانه‌هایی با ضخامت دیواره نازک و قطر خارجی مشخص هستند که با طولی بلند تولید و به یکدیگر متصل می‌شوند. یکی از ویژگی‌های کلیدی این لوله‌ها، نسبت قطر به ضخامت دیواره است که معمولا بین 10 تا 50 قرار دارد.

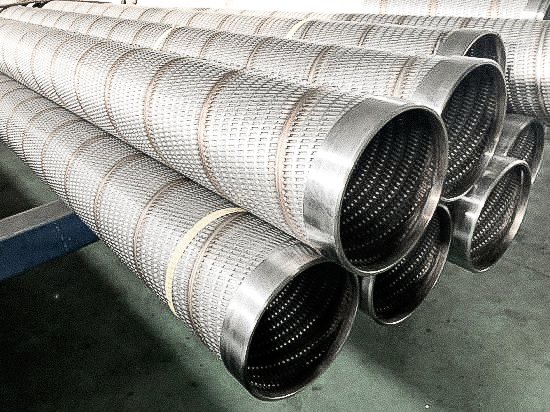

برای جلوگیری از ورود ذرات جامد به داخل لوله‌ها و تسهیل جریان سیال، در انتهای لوله‌های جدار چاه از لوله‌های استوانه‌ای به نام اسکرین استفاده می‌شود. این لوله‌ها دارای شبکه‌ها و یا شیارهایی در سطح خارجی خود هستند که برای عبور سیال از داخل به کار می‌روند.
ساختار محکم و بهینه این لوله‌ها از اهمیت بسیار زیادی برخوردار است زیرا نقش کلیدی در عملکرد چاه‌ها و انتقال سیال از اعماق زمین به سطح بستر زمین دارند. هر گونه خطا یا ضعف در ساختار آن‌ها می‌تواند عواقب جدی‌ای را به دنبال داشته باشد. از جمله این عواقب می‌توان به موارد زیر اشاره کرد:
- نشت سیال: نشت سیال از لوله‌ها می‌تواند به آلودگی محیط زیست و هدر رفتن منابع ارزشمند منجر شود.
- ریزش چاه: ریزش چاه می‌تواند خطرات جانی و مالی به همراه داشته باشد و خسارات قابل توجهی به بار آورد.
- کاهش کارایی: ضعف در ساختار لوله‌ها می‌تواند کارایی چاه را به طور قابل توجهی کاهش دهد و استخراج سیال را با مشکل مواجه کند.
لوله‌های جدار چاه به طور کلی از دو بخش اصلی تشکیل شده‌اند:
- بدنه: بدنه لوله از جنس‌های مختلف مانند فلز، پلاستیک یا بتن ساخته می‌شود و وظیفه‌ی اصلی آن تحمل فشار و ضربه است.
- اتصالات: اتصالات به منظور اتصال لوله‌ها به یکدیگر و همچنین اتصال آن‌ها به سایر اجزای سیستم چاه مانند صافی و پمپ مورد استفاده قرار می‌گیرند.
روش تولید لوله جدار چاه
روش تولید لوله‌های جدار چاه به جنس آن‌ها بستگی دارد. به طور کلی، روش‌های زیر برای تولید این لوله‌ها مورد استفاده قرار می‌گیرند:
- روش نورد: در این روش، ورق‌های فلزی مانند فولاد یا چدن به دور یک هسته پیچیده می‌شوند و سپس تحت فشار و حرارت قرار می‌گیرند تا به شکل لوله درآیند.
- روش اکستروژن: در این روش، مواد مذاب مانند پلاستیک یا پلی اتیلن از یک قالب عبور داده می‌شوند و به شکل لوله درآیند.
- روش ریخته گری: در این روش، مواد مذاب مانند بتن یا رزین به داخل قالب‌های از پیش آماده شده ریخته می‌شوند و پس از سرد شدن به شکل لوله درآیند.
انواع لوله جدار چاه
لوله‌های جدار چاه، نقش کلیدی‌ای را در استخراج منابع ارزشمند زمین ایفا می‌کنند و انواع مختلفی دارند که بسته به شرایط مختلف از انواع مختلف آن‌ها استفاده می‌شود. این تنوع بسته به جنس، سطح مقطع و ابعاد آن‌ها متفاوت است که در ادامه با آن‌ها آشنا می‌شویم.
انواع لوله جدار چاه از نظر جنس
لوله‌های جدار چاه در جنس‌های گوناگونی تولید می‌شوند و بر این اساس به دسته‌های گوناگونی تبدیل می‌شوند. این دسته‌ها عبارتند از:
- لوله جدار چاه فلزی: این لوله‌ها از جنس فولاد یا چدن هستند و مقاومت خوبی را در برابر ضربه و فشار از خود نشان می‌دهند. اما در برابر زنگ‌زدگی آسیب‌پذیرتر می‌باشند. برخی از آن‌ها تیره رنگ و برخی دیگر همانند لوله مبلی روشن و براق هستند.
- لوله جدار چاه غیرفلزی: این لوله‌ها از جنس PVC یا UPVC هستند و وزن کمتری را نسبت به لوله‌های فلزی دارند. نصب آسانی دارند و زنگ نمی‌زنند. اما در برابر ضربه، آسیب‌پذیرتر می‌باشند.
انواع لوله جدار چاه از نظر سطح مقطع
شکل سطح مقطع متفاوت لوله‌های جدار چاه باعث شده تا آن‌ها به انواع گوناگونی از این حیث تقسیم‌بندی شوند. این انواع عبارتند از:
- بدون شیار: این لوله‌ها ساده و یک‌دست هستند و مقاومت بالایی دارند و ناخالصی‌ها را به حداقل می‌رسانند. اما در برابر کمبود آب، ضعیف عمل می‌کنند.
- شیاردار: این لوله‌ها با شکاف‌های استراتژیک، حجم آب ورودی را افزایش می‌دهند. اما در برابر فیلتراسیون، ضعیف عمل می‌کنند و ناخالصی‌های زیادی را به داخل راه می‌دهند.
- مشبک: این لوله‌ها با شبکه‌ای ظریف، هم حجم آب را افزایش می‌دهند و هم فیلتراسیون قوی‌ای دارند. این لوله‌ها برای شرایط سخت ایده‌آل می‌باشند.
انواع لوله جدار چاه از نظر ابعاد
- سایز: این لوله‌ها در سایزهای متنوعی تولید شده و تنوع خوبی را در سایز ارائه می‌دهند.
- ضخامت: برای استحکام در برابر فشارهای مختلف این لوله‌ها را از 6 تا 8 میلی‌متر می‌سازند.
- وزن: تا بیش از 400 کیلوگرم، عاملی تعیین‌کننده در قیمت و حمل و نقل. یکی از عوامل مهم در تعیین قیمت لوله جدار چاه وزن آن است که از 150 تا بیش از 400 کیلوگرم متفاوت می‌باشد.
- طول: طول این لوله‌ها مطابق با نیاز پروژه ساخته می‌شوند و گاها با جوشکاری به اندازه مورد نظر می‌رسند. اما به طور معمول در اندازه‌های 6 یا 12 متری تولید می‌شوند.
بنابراین در انتخاب لوله جدار چاه عواملی چون جنس، سطح مقطع، ابعاد و قیمت، عواملی هستند که باید با دقت در نظر گرفته شوند. با انتخابی هوشمندانه، لوله‌های جدار چاه شما در چالش‌های زیرِ زمین پیروز خواهند شد.
نکات مهم درمورد انواع لوله جدار چاه
- جنس فلزی، قیمت بالاتری دارد اما مقاومت بیشتری را در برابر ضربه و فشار ارائه می‌دهد.
- لوله‌های غیرفلزی، وزن کمتر و قیمت مناسب‌تری دارند اما در برابر ضربه آسیب‌پذیرتر هستند.
- لوله‌های مشبک، بهترین فیلتراسیون را ارائه می‌دهند اما قیمت بالاتری دارند.
- ابعاد لوله‌ها باید با توجه به عمق و قطر چاه انتخاب شوند.
- طول لوله‌ها می‌تواند با جوشکاری دو لوله به یکدیگر افزایش یابد.
نحوه نصب لوله جدار چاه
نصب لوله‌های جدار چاه باید توسط افراد متخصص و با تجربه انجام شود. به طور کلی، مراحل نصب این لوله‌ها به شرح زیر است:
- حفاری چاه: ابتدا چاه با استفاده از دستگاه‌های حفاری تا عمق مورد نظر حفر می‌شود.
- قرار دادن لوله: لوله جدار چاه به تدریج در حین حفاری داخل چاه قرار داده می‌شود.
- اتصال لوله‌ها: لوله‌ها به یکدیگر و همچنین به سایر اجزای سیستم چاه مانند صافی و پمپ با استفاده از اتصالات مخصوص وصل می‌شوند.
- آب‌بندی: درزها و اتصالات لوله‌ها با استفاده از مواد آب‌بندی مخصوص، عایق‌بندی و آب‌بندی می‌شوند.
- آزمایش و بهره‌برداری: پس از نصب کامل لوله‌ها، سیستم چاه از نظر نشتی و عملکرد به طور کامل آزمایش می‌شود و سپس چاه آماده بهره‌برداری می‌شود.
مزایا و محدودیت‌های لوله جدار چاه
استفاده از لوله‌های جدار چاه مزایای ویژه‌ای را ارائه داده و ممکن است با محدودیت‌هایی نیز روبرو باشد. این مزایا و محدودیت‌ها را با هم بررسی می‌کنیم:
مزایا:
- استحکام و پایداری چاه: لوله‌های جدار چاه از ریزش دیواره‌های چاه و ورود خاک و سنگ به داخل آن جلوگیری می‌کنند و به این ترتیب پایداری و استحکام چاه را افزایش می‌دهند.
- جلوگیری از آلودگی آب: لوله‌های جدار چاه مانع از ورود فاضلاب، سموم و سایر آلاینده‌ها به داخل آب‌های زیرزمینی می‌شوند و به این ترتیب کیفیت آب چاه را حفظ می‌کنند.
- افزایش عمر چاه: استفاده از لوله‌های جدار چاه طول عمر چاه را به طور قابل توجهی افزایش می‌دهد.
- سهولت دسترسی به آب: لوله‌های جدار چاه امکان نصب پمپ و سایر تجهیزات لازم برای استخراج آب از چاه را فراهم می‌کنند.
محدودیت‌ها:
- هزینه بالا: لوله‌های جدار چاه، به خصوص لوله‌های فلزی، می‌توانند قیمت بالایی داشته باشند.
- دشواری نصب: نصب لوله‌های جدار چاه باید توسط افراد متخصص و با تجربه انجام شود و به همین دلیل می‌تواند دشوار و پرهزینه باشد.
کاربردهای لوله جدار چاه
لوله‌های جدار چاه، کاربردهای مختلفی را ارائه می‌دهند که در ادامه با برخی از آن‌ها آشنا می‌شویم:
1. جلوگیری از ریزش دیواره چاه
تصور کنید در حال حفر چاهی عمیق برای دسترسی به منابع ارزشمند زمین هستید. بدون وجود لوله جدار چاه، دیواره‌های چاه در اثر فشار خاک و سنگ فرو می‌ریزند و نه تنها تلاش‌های شما بیهوده خواهد شد، بلکه خطرات جانی و مالی نیز به همراه خواهد داشت. در اینجا، لوله جدار چاه به کمک شما می‌آید. این لوله‌ها با ایجاد یک دیواره صاف و محکم، مانند سپر دفاعی عمل می‌کنند و از ریزش دیواره چاه و انسداد آن جلوگیری می‌کنند.
2. محافظت از چاه در برابر آلودگی
آلودگی آب‌های زیرزمینی، خطری جدی برای سلامت انسان و محیط زیست است. لوله جدار چاه، مانند یک نگهبان هوشیار، از ورود آب‌های سطحی و آلودگی‌ها به داخل چاه جلوگیری می‌کند. با این کار، سلامت و کیفیت آب‌های زیرزمینی حفظ می‌شود و از بروز بیماری‌ها و مشکلات زیست‌محیطی پیشگیری خواهد شد.
3. ایجاد مسیر برای عبور سیال
هدف نهایی حفر چاه، دسترسی به منابع ارزشمند زیرِ زمین مانند آب، نفت و گاز است. لوله جدار چاه، مانند یک مسیر امن و قابل اعتماد، مسیری را برای عبور این سیالات از داخل چاه به سطح زمین فراهم می‌کند. با این کار، استخراج منابع به طور ایمن و کارآمد انجام می‌شود و از هدر رفتن این منابع ارزشمند جلوگیری می‌شود.
تمام موارد ذکر شده، کاربردهایی هستند که در موارد اجرایی می‌شوند:
- چاه‌های آب: برای دسترسی به آب‌های زیرزمینی برای مصارف آشامیدنی، کشاورزی و صنعتی
- چاه‌های نفت و گاز: برای استخراج نفت و گاز طبیعی
- چاه‌های فاضلاب: برای دفع فاضلاب و پساب‌های صنعتی
- لوله‌های زهکشی: برای جمع‌آوری و هدایت آب‌های سطحی از زمین‌های کشاورزی و مناطق مسکونی
انواع استانداردهای لوله جدار چاه
لوله‌های جدار چاه باید از نظر کیفیت، ابعاد و ضخامت، مطابق با استانداردهای مختلف ملی و بین‌المللی باشند. برخی از مهم‌ترین این استانداردها عبارتند از:
- استاندارد API 5CT
- استاندارد ASTM F480
- استاندارد DIN 4999
- استاندارد ASTM D-1785
- استاندارد ASTM D-2241
- استاندارد ASTM D-2740
- استاندارد ASTM D-2729
- استاندارد DIN8062
- استاندارد AWWAC900
- استاندارد AWWAC200
- استاندارد API 5L
- استاندارد ISIRI 9117
- استاندارد ISIRI 9118
عوامل موثر بر تعیین قیمت لوله جدار چاه
قیمت لوله‌های جدار چاه به عوامل مختلفی از جمله جنس، ضخامت، قطر، برند، استاندارد، محل خرید و نوسانات بازار بستگی دارد. به طور کلی، لوله‌های فلزی به دلیل مقاومت بالا، قیمت بالاتری نسبت به لوله‌های غیر فلزی دارند. همچنین، ضخامت و قطر بیشتر لوله‌ها نیز به معنای قیمت بالاتر آن‌ها است. چرا که یکی از معتبرترین معیارهای تعیین قیمت، وزن لوله بوده و با بالا رفتن ضخامت و قطر، وزن آن‌ها نیز بالا می‌رود.
جمع‌بندی
لوله‌های جدار چاه، نقش کلیدی‌ای را در استخراج منابع ارزشمند زیرزمینی مانند آب، نفت و گاز ایفا می‌کنند و با جلوگیری از ریزش دیواره‌های چاه و ورود آلاینده‌ها، به حفظ سلامت و پایداری چاه‌ها کمک می‌کنند. انتخاب لوله جدار چاه مناسب با توجه به نوع کاربرد، جنس، ضخامت، قطر و شرایط آب و هوایی، امری ضروری برای تضمین ایمنی، کارایی و طول عمر چاه است.
