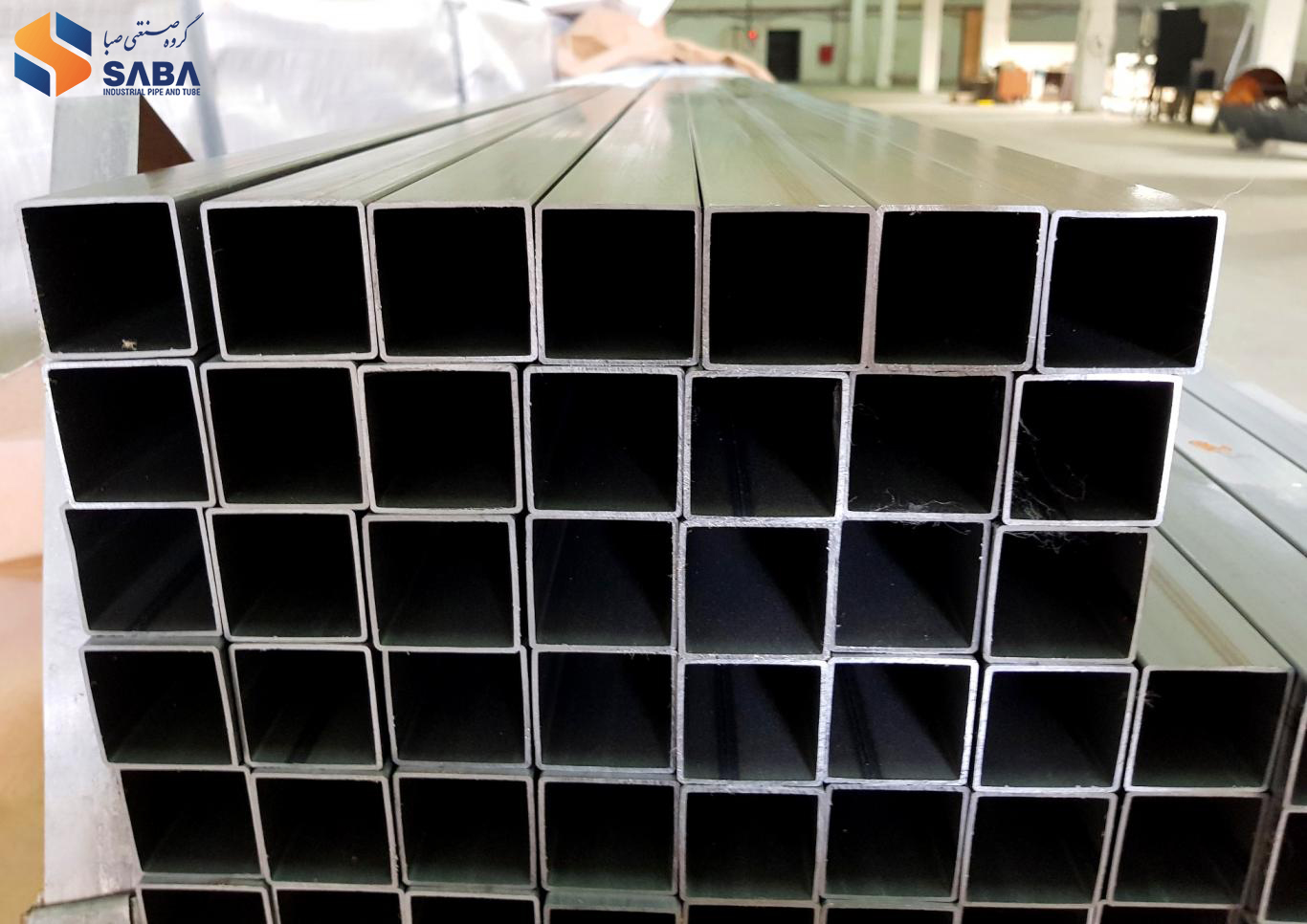

قوطی ستونی که به آن قوطی پروفیل هم گفته می‌شود، از مقاطع فولادی سبک و توخالی است. برای تولید این محصول از ورق سیاه با ابعاد بیشتر از 9*9 سانتی‌متر استفاده می‌کنند. سطح مقطع قوطی ستونی مربع یا مستطیلی است و این مقطع در طول پروفیل ثابت می‌ماند. به‌صورت کلی، این محصول در شاخه‌های 6 و 12 متری تولید می‌شود. از قوطی ستونی به‌دلیل وزن کم، صرفه اقتصادی، خصوصیات منحصربه‌فرد مانند ضریب کشش پایین و… به‌صورت گسترده در صنایع مختلف استفاده می‌شود. در این مطلب از صباپروفیل به معرفی قوطی ستونی، ویژگی‌ها و کاربردهای آن بیشتر می‌پردازیم.
فهرست مطالب
انواع قوطی ستونی و نکاتی که باید بدانید
به‌طور کلی قوطی ستونی را در دو دسته قوطی پروفیل ساختمانی و صنعتی قرار می‌دهند که عبارتند از:
قوطی ستونی نوع ساختمانی
همان‌طور که پیداست از این پروفیل بیشتر در صنایع ساختمانی استفاده می‌شود. سطح مقطع قوطی ستونی ساختمانی مربع شکل است و ابعاد آن عموما از 100 تا 140 میلی‌متر در نظر گرفته می‌شود. همچنین ضخامت این محصول در بازه 2 تا 6 میلی‌متر است. از لحاظ وزنی هم شاخه قوطی پروفیل ساختمانی باید سبک‌تر از نوع صنعتی آن باشد. از این نوع قوطی ستونی در ساخت اسکلت‌های فلزی بزرگ، ستون های ساختمان و… استفاده می‌شود. جالب است بدانید، یکی از مهم‌ترین عوامل در برآورد هزینه پروژه‌های ساختمانی، میزان مورد نیاز و قیمت قوطی پروفیل است.
قوطی ستونی نوع صنعتی
نوع دوم قوطی‌های ستونی، قوطی صنعتی است. این پروفیل هم همان‌طور که پیداست، از مقاطع توخالی فولادی بسیار پرکاربرد محسوب می‌شود. به‌طور کلی، این محصول با ضخامت بالای 6 میلی‌متر و طول 12 متر تولید می‌شود. همچنین این نوع قوطی ستونی هم مانند نوع ساختمانی آن در پروژه‌های ساختمان‌سازی کاربرد دارد. به‌طور مثال، از این محصول در ساخت سوله، کارگاه، انبار و… استفاده می‌کنند. باید بدانید که قیمت این محصول تابع ورق آهن است؛ بنابراین، هر نوع تغییری در قیمت ورق سیاه به‌صورت مستقیم بر قیمت پروفیل ستونی صنعتی تاثیر خواهد داشت. علاوه‌بر این‌ها قوطی ستونی براساس موادی که برای ساخت آن‌ها به‌کار می‌رود هم انواع مختلفی دارند. از جمله:
فولاد کم‌کربن
قوطی ستونی ساخته‌شده از فولاد کم‌کربن شکل‌پذیری بسیار خوبی دارد و به‌همین دلیل برای کاربردهای متنوعی مناسب است. این پروفیل‌ها دارای ویژگی‌های بسیار خوبی مانند جوشکاری و سوراخکاری بسیار خوب، بازیافت و شکل‌پذیری مطلوب هستند.
آلومینیوم
آلومینیوم به‌دلیل ویژگی‌های منحصربه‌فردی که دارد، اغلب یک ماده محبوب برای ساخت قوطی ستونی است. برخلاف فولاد، آلومینیوم متریالی فاقد آهن است و مزایای متفاوتی دارد که از آن می‌توان به غیر مغناطیسی‌بودن، وزن سبک و مقاومت بسیار خوب در برابر خوردگی اشاره کرد. قوطی آلومینیومی به‌راحتی ساخته می‌شود و به‌دلیل شکننده‌‌نبودن برای بسیاری از پروژه‌ها یک انتخاب مطلوب است. وزن کم، استحکام بالا، مقاومت در برابر رطوبت و خوردگی از ویژگی‌های این نوع پروفیل قوطی هستند.
فولاد گالوانیزه
یکی از انواع قوطی ستونی پرطرفدار نوع گالوانیزه آن است. عملیات گالوانیزاسیون که روی این پروفیل انجام می‌شود، باعث طول عمر محصولات، بهبود مقاومت در برابر رطوبت و خوردگی و استحکام قطعه می‌شود. برای ساخت این قطعات عموما قوطی پروفیل را پس از ساخت در کارگاه‌های صنعتی در حمام مذاب آلیاژ روی غوطه‌ور می‌کنند و پس از گذشت مدت‌زمان معینی، پروفیل گالوانیزه‌شده را از حمام خارج کرده و استفاده می‌کنند. در این فرآیند میزان ضخامت و کیفیت پوشش گالوانیزه متغیر است و به تولیدکننده آن بستگی دارد.
راهنمای انتخاب قوطی ستونی بر اساس کاربرد
انتخاب قوطی ستونی مناسب برای هر پروژه ساختمانی بسیار مهم است. زیرا این انتخاب بر روی استحکام، دوام و ایمنی سازه تاثیر مستقیم دارد. برای انتخاب صحیح قوطی ستونی، باید عوامل مختلفی از جمله موارد زیر را در نظر گرفت:
- نوع سازه: ساختمان مسکونی، صنعتی، سوله و …
- بارگذاری: بارهای مرده، زنده، باد، زلزله و …
- ابعاد سازه: ارتفاع، دهانه و …
- شرایط محیطی: رطوبت، دما، خاک و …
- بودجه: هزینه ساخت و ساز
| نوع سازه | نوع قوطی مناسب | ویژگی‌های مورد نیاز |
| ساختمان‌های مسکونی | سیاه یا گالوانیزه | مقاومت متوسط، هزینه مناسب |
| سوله‌ها و سالن‌های صنعتی | گالوانیزه یا استیل | مقاومت بالا، طول عمر زیاد |
| پل‌ها و سازه‌های دریایی | استیل | مقاومت بسیار بالا در برابر خوردگی |
| برج‌ها و ساختمان‌های بلند | استیل یا گالوانیزه ضخیم | مقاومت بالا در برابر باد و زلزله |
استانداردهای لازم برای تولید قوطی ستونی
قوطی ستونی یکی از مقاطع فولادی پرکاربرد در صنعت ساختمان و سازه است. برای اطمینان از کیفیت و عملکرد مناسب این محصول، رعایت استانداردهای مشخص بسیار مهم است. این استانداردها، مشخصات فنی، ابعادی، مواد اولیه و روش‌های تولید قوطی ستونی را تعیین می‌کنند.
- استاندارد ملی ایران: در ایران، استانداردهای ملی برای تولید قوطی ستونی وجود دارد که مشخصات فنی، ابعادی و روش‌های تولید را تعیین می‌کند.
- استانداردهای بین‌المللی: استانداردهای بین‌المللی مانند ASTM، EN و ISO نیز برای تولید قوطی ستونی مورد استفاده قرار می‌گیرند. این استانداردها، مشخصات فنی دقیق‌تری را برای محصولات ارائه می‌دهند.
مشخصات فنی قوطی ستونی بر اساس استانداردها
- ابعاد: ابعاد قوطی ستونی (طول، عرض و ضخامت) باید مطابق با استانداردهای تعیین شده باشد.
- مواد اولیه: جنس ورق به کار رفته در تولید قوطی ستونی باید از فولاد با کیفیت و مطابق با استانداردهای مشخص باشد.
- خواص مکانیکی: خواص مکانیکی قوطی ستونی مانند مقاومت کششی، تسلیم و سختی باید مطابق با استانداردها باشد.
- روش تولید: روش تولید قوطی ستونی (نورد گرم یا سرد) باید مطابق با استانداردها باشد.
- جوشکاری: در صورت استفاده از جوشکاری در تولید، نوع جوش و پارامترهای جوشکاری باید مطابق با استانداردها باشد.
- بازرسی و کنترل کیفیت: در طول فرآیند تولید، بازرسی‌های مختلفی برای اطمینان از کیفیت محصول انجام می‌شود.
ویژگی‌های قوطی ستونی
یکی از دلایل پرکاربردبودن این پروفیل، ویژگی‌های منحصربه‌فرد آن است. از مهم‌ترین ویژگی‌های قوطی ستونی باید به مقاومت مناسب، استحکام بالا، قابلیت جوش‌پذیری بسیار خوب، فرم‌پذیری عالی و کیفیت سطحی مطلوب اشاره کرد. این ویژگی‌ها قوطی‌های ستونی را برای استفاده در کاربردهای مختلفی که در ادامه به آن‌ها اشاره خواهیم کرد، مناسب می‌کنند. در صنعت ساختمان‌سازی همان‌طور که گفتیم از انواع قوطی ستونی مانند پروفیل نورد گرم، پروفیل نورد سرد و پروفیل مرکب استفاده می‌شود.
برای اطلاع بیشتر، پروفیل نورد گرم از شمش فولادی ساخته می‌شود و شکلی مانند قوطی دارد. در حالی که پروفیل نورد سرد، شکل ناودانی دارد. در مورد پروفیل مرکب هم باید بدانید که این محصول از اتصال چندین پروفیل سرد تولید می‌شود. پروفیل‌های تولیدشده در فرآیند نورد گرم نسبت به پروفیل‌های نورد سرد مزایایی مانند کیفیت سطحی مطلوب‌تر دارند. همین موضوع باعث می‌شود برای کاربردهای در معرض دید بیشتر از پروفیل سبک نورد گرم استفاده شود. یکی از عوامل تاثیرگذار در ویژگی قوطی ستونی، مواد مختلفی است که برای ساخت این پروفیل استفاده می‌شود.
قوطی ستونی در چه ابعادی تولید می‌شود؟
ابعاد قوطی ستونی بسته به نیاز پروژه و استانداردهای ساختمانی می‌تواند بسیار متنوع باشد. این پروفیل‌ها عمدتاً به صورت مربع تولید می‌شوند و در اندازه‌های مختلفی در بازار موجود هستند. در بازار ایران، قوطی‌های ستونی با ابعاد زیر به صورت گسترده تولید و عرضه می‌شوند:
- 90*90 میلی‌متر
- 100*100 میلی‌متر
- 120*120 میلی‌متر
- 140*140 میلی‌متر
- 160*160 میلی‌متر
- 200*200 میلی‌متر
- 250*250 میلی‌متر
- 300*300 میلی‌متر
- 400*400 میلی‌متر
برای انتخاب ابعاد مناسب قوطی ستونی، باید عوامل زیر را در نظر بگیرید:
- بارگذاری: میزان باری که ستون باید تحمل کند، مهم‌ترین عامل در تعیین ابعاد است.
- طول ستون: طول ستون نیز بر انتخاب ابعاد تاثیرگذار است. ستون‌های بلندتر به قوطی‌های با ضخامت بیشتر نیاز دارند.
- شرایط محیطی: شرایط محیطی مانند رطوبت، دما و خاک، بر انتخاب جنس و ابعاد قوطی تاثیرگذار است.
- مقررات ساختمانی: مقررات ساختمانی هر منطقه، محدودیت‌هایی را برای ابعاد و نوع مصالح استفاده شده در سازه تعیین می‌کنند.

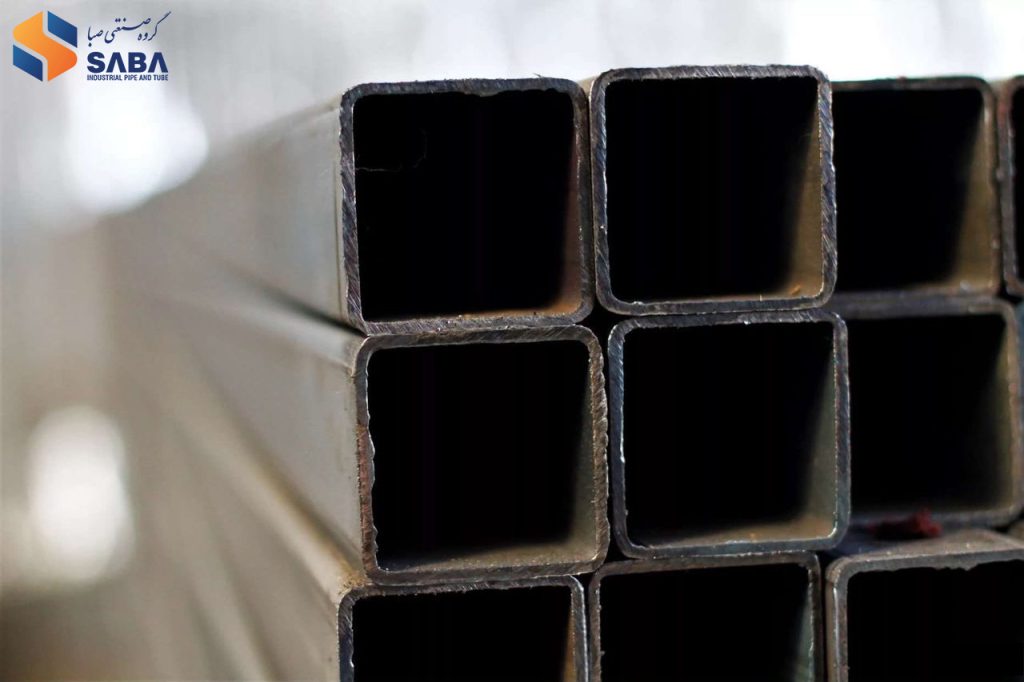

کاربردهای قوطی ستونی در صنعت
همان‌طور که پیش‌تر نیز اشاره کردیم، قوطی ستونی به‌دلیل مزایایی که دارد در صنایع مختلف پرکاربرد و پرطرفدار است. برخی از مهم‌ترین کاربردهای این قوطی‌ها عبارتند از:
- کاربردهای صنعتی: قوطی پروفیلی که از فولاد ضد زنگ ساخته می‌شود، به دلیل ویژگی‌های منحصربه‌فرد ساختاری در صنعت برای تولید تجهیزات مختلف، ماشین‌آلاتی مانند جرثقیل و.. استفاده می‌شود.
- تولید لوازم پزشکی: از کاربردهای دیگر قوطی ستونی، استفاده از آن در صنایع پزشکی است. جایی‌که از این پروفیل‌ها برای تولید انواع تخت‌های بیمارستانی، لوازم و تجهیزات حمل بیمار و وسایل آزمایشگاهی استفاده می‌شود.
- تابلوهای شهری: یکی دیگر از کاربردهای مهم پروفیل‌های قوطی ستونی، ساخت تابلوهای شهری، تابلوهای تبلیغاتی کوچک و بزرگ و تابلوهای راهنمایی و رانندگی داخل شهری و بیرون شهر است.
- تولید لوام خانگی: یکی از اصلی‌ترین کاربردهای پروفیل ستونی برای ساخت لوازم خانگی است. منظور از لوازم خانگی انواع تخت‌خواب‌های فلزی، مبلمان، سرویس‌های غذاخوری فلزی، انواع قفسه و جالباسی و… است.
- صنایع ساختمان: از قوطی‌های ستونی در ساخت سوله‌ها، انبارها، ستون‌های ساختمانی، در و پنجره‌ها، انواع پایه‌ها در صنایع پتروشیمی، پالایشگاهی، بندرها و اسکله‌ها استفاده می‌شود. علاوه‌بر این‌ها، از قوطی پروفیل برای ساخت تجهیزات ساختمانی و ماشین‌آلات مختلف ماسه‌شویی، بارانداز و… استفاده می‌شود.
- تولیدات و مصارف عمومی: علاوه‌بر مواردی که تا این‌جا گفتیم از پروفیل‌های ستونی برای مصارف عمومی مانند ساخت انواع حفاظ مانند حفاظ‌های پیرامون پارک‌ها و فضاهای بازی، مراکز نظامی، دانشگاه‌ها، حفاظ در و پنجره‌ها، حفاظ مزارع و باغ‌ها، ساخت انواع نرده و… نیز استفاده می‌کنند.
- حمل‌ونقل عمومی و صنایع خودروسازی: از پروفیل قوطی ستونی در صنایع خودروسازی و حمل‌ونقل عمومی هم به‌صورت گسترده‌ای استفاده می‌شود. از این محصول عموما برای ساخت انواع اتاق ماشین‌های سنگین و سبک مانند انواع تریلر، ساخت یدک‌کش‌ها، انواع سازه‌ها و استراکچرهای مورد نیاز در این صنایع، چرخ‌دستی‌های برقی و انواع باربندها استفاده می‌شود.
- تولیدات ابزار و لوازم ورزشی: از قوطی ستونی برای تولید تجهیزات ورزشی و تفریحی هم استفاده می‌شود. از جمله این تجهیزات می‌توان به لوازم ورزشی در پارک‌ها و ایستگاه‌های سلامت، ساخت لوازم ورزشی باشگاه‌ها، انواع صندلی و نیمکت، لوازم مربوط به شهر بازی‌ها، ساخت انواع آلاچیق فلزی و سایبان‌ها در سواحل و فضاهای سبز هتل‌ها و مجموعه‌های تفریحی اشاره کرد. از پروفیل قوطی برای تولید میز و نیمکت‌های مدارس، تجهیزات آزمایشگاهی و… هم استفاده می‌شود.
روش‌های تولید قوطی ستونی
پیش‌تر اشاره کردیم که برای تولید قوطی ستونی از ورق فولادی استفاده می‌شود. این مقطع در فرآیندهای خمکاری و برشکاری و طبق استانداردهای JIS G3466 و DIN 2395 تولید و روانه بازار می‌شود. به‌طور کلی برای ساخت این محصول از سه روش تولید مستقیم، تولید دوتکه و تولید به روش غیر مستقیم استفاده می‌شود.
خود روش دوتکه ممکن است تحت عملیات نورد سرد یا نورد گرم باشد. تفاوت این دو روش در این است که روش نورد سرد باعث تولید قطعاتی می‌شود که پرداخت سطحی مطلوب، کیفیت بهتر و ابعاد دقیق‌تری دارند. پس از تولید و کنترل کیفی، این محصول بسته‌بندی شده و وارد بازار می‌شود. در ادامه با روش‌های تولید بیشتر آشنا خواهید شد.
تولید قوطی پروفیل به روش مستقیم
تولید قوطی ستونی از روش مستقیم به این شکل است که ابتدا کلاف ورق را به اندازه‌های مورد نظر برش می‌زنند و سپس این قطعات ورق را در شرایط کارگاهی صاف می‌کنند. در مرحله بعدی، این ورق را به شکل مورد نظر فرم می‌دهند. این شکل همان‌طور که گفتیم به‌صورت زاویه‌دار مکعب مستطیل یا مربع توخالی خواهد بود. در انتها، درز روی لبه خارجی ورق را به یکدیگر جوش می‌دهند. در نهایت، ابعاد و سایز نهایی قوطی‌ها در مرحله آخر و با عبور از دستگاه تعیین می‌شود.
تولید قوطی پروفیل به روش غیرمستقیم
در روش غیرمستقیم تولید قوطی ستونی، قبل از هر چیز ورق را به شکل نوارهای نازک برش می‌زنند و سپس این نوارها را با عبور از دستگاه فرمینگ به شکل مورد نظر قوطی در می‌آورند. در دستگاه فرمینگ، ابتدا نوارها به شکل لوله و سپس با عبور از غلتک‌های مخصوص به فرم نهایی قوطی در خواهند آمد.
تولید قوطی پروفیل به روش دوتکه
در نهایت روش دوتکه تولید قوطی ستونی را داریم که در آن ابتدا ورق صاف می‌شود و با استفاده از دستگاه پرس به فرمی نزدیک به فرم ناودانی درآمده و پس‌از آن با جوش‌دادن ساق‌ها به هم فرم قوطی درست می‌شود.
مقایسه قوطی ستونی با سایر پروفیل‌ها
قوطی ستونی یکی از پروفیل‌های پرکاربرد در ساخت و ساز است که به دلیل شکل هندسی و ویژگی‌های منحصر به فرد خود، کاربردهای گسترده‌ای دارد. برای اینکه بتوانید بهترین انتخاب را برای پروژه خود داشته باشید، بهتر است قوطی ستونی را با سایر پروفیل‌ها مقایسه کنید. در جدول زیر این مقایسه را مشاهده می‌کنید:
| ویژگی | قوطی ستونی | پروفیل IPE | پروفیل HEA | پروفیل H |
| شکل مقطع | مربع یا مستطیل | I شکل | H شکل | H شکل |
| کاربرد اصلی | ستون، تیر، قاب | تیر | تیر، ستون | تیر، ستون |
| مقاومت فشاری | بسیار خوب | خوب | بسیار خوب | بسیار خوب |
| مقاومت خمشی | خوب | بسیار خوب | بسیار خوب | بسیار خوب |
| سادگی اتصال | خوب | خوب | خوب | خوب |
| وزن مخصوص | متوسط | متوسط | زیاد | زیاد |
| قیمت | متوسط | متوسط | زیاد | زیاد |
نکات نهایی در مورد قوطی ستونی و خرید آن
در این مقاله به معرفی قوطی ستونی و کاربردهای مختلف آن در صنایع و ساختمان‌سازی پرداختیم. همان‌طور که مشاهده کردید، این مقاطع فولادی به دلیل خواصی مانند مقاومت و استحکام بالا، کیفیت سطحی مناسب، به‌خصوص در قوطی‌های تولید نورد گرم، قابلیت جوش‌پذیری مناسب، قیمت مقرون‌به‌صرفه و فرم‌پذیری بالا، بسیار محبوب و پرکاربرد هستند. قیمت قوطی ستونی هم بسته به نوع و کیفیت تولید، فرآیند نورد سرد و گرمی که روی آن انجام می‌شود و قیمت ورق آهنی متغیر خواهد بود. شما می‌توانید برای اطلاع از قیمت روز این محصول و خرید آن با صباپروفیل در تماس باشید.
