در دنیای پیچیده جوشکاری، انتخاب ابزار مناسب میتواند تفاوت بین یک اتصال محکم و بی عیب و نقص و یک اتصال شکننده و ناقص باشد. در میان اجزای حیاتی در تجهیزات جوشکاری، الکترودهای تنگستن به ویژه در جوشکاری آرگون نقشی محوری دارند. در این مقاله پیچیدگیهای مربوط به انواع الکترودهای تنگستن مورد استفاده در جوشکاری آرگون را بررسی میکنیم و کاربردهای متنوع آنها را مرور میکنیم.
فهرست مطالب
الکترود تنگستن چیست؟
جوشکاری فرآیندی به قدمت آهنگری فلزات بوده و با گذشت زمان تکامل یافته است و ابزارهای به کار رفته در این صنعت نیز از این امر مستثنا نیست. الکترودهای تنگستن به دلیل خواص استثنایی خود در تکنیکهای مختلف جوشکاری ضروری شدهاند و جوش آرگون یک کاربرد برجسته در همین زمینه است. تنگستن فلزی کمیاب و مقاوم با نقطه ذوب فوقالعاده بالا است که به عنوان کاندیدای ایدهآل برای الکترودهای جوشکاری عمل میکند.
اصل اساسی حاکم بر استفاده از الکترودهای تنگستن در جوشکاری در توانایی آنها برای تحمل دماهای بالا بدون تسلیم شدن در برابر گرما نهفته است. نقطه ذوب استثنایی تنگستن 3422 درجه سانتیگراد بوده که آن را به گزینه مناسبی برای کاربردهایی مانند فرآیندهای جوشکاری قوس الکتریکی که گرمای شدید تولید میشود تبدیل میکند. علاوه بر این، ضریب انبساط حرارتی پایین آن، ثبات را در طول نوسانات دما تضمین میکند که یک عامل مهم برای حفظ یکپارچگی فرآیند جوشکاری است.
الکترود تنگستن در جوشکاری آرگون
جوش آرگون که به دقت و تطبیق پذیری خود معروف است به شدت به استفاده از گازهای بی اثر که در درجه اول آرگون باشد برای محافظت از ناحیه جوش در برابر آلودگی جوی متکی است. الکترودهای تنگستن هنگامی که همراه با آرگون استفاده میشوند قوس کنترل شده و پایداری را ارائه میدهند که برای دستیابی به جوشهای با کیفیت بالا ضروری است. ماهیت بی اثر آرگون از اکسیداسیون و سایر واکنشهای نامطلوب در طول فرآیند جوشکاری جلوگیری میکند.
اهمیت الکترودهای تنگستن در جوشکاری آرگون با توانایی آنها در مقاومت در برابر گرمای شدید تولید شده توسط قوس جوش تقویت میشود. از آنجایی که الکترود تنگستن به عنوان یک ابزار غیر مصرفی در جوشکاری عمل میکند در طول فرآیند جوشکاری بدون تغییر باقی میماند و از یک منبع حرارتی ثابت و قابل اطمینان اطمینان میدهد. این ویژگی به ویژه در کاربردهایی که کنترل دقیق بر پارامترهای جوشکاری بسیار مهم بوده حیاتی است.
مطلب مرتبط: جوش آرگون لیفت آرک، جوش آرگون خراشی
انواع الکترود تنگستن
تنگستن عامل اصلی این ابزار است اما انواع مختلفی از الکترودهای تنگستن وجود دارد که هر کدام برای نیازهای جوشکاری خاص طراحی شده اند. درک تفاوتهای ظریف هر نوع برای جوشکارانی که هدف آنها بهینه سازی عملکرد جوشکاری بوده بسیار مهم است.

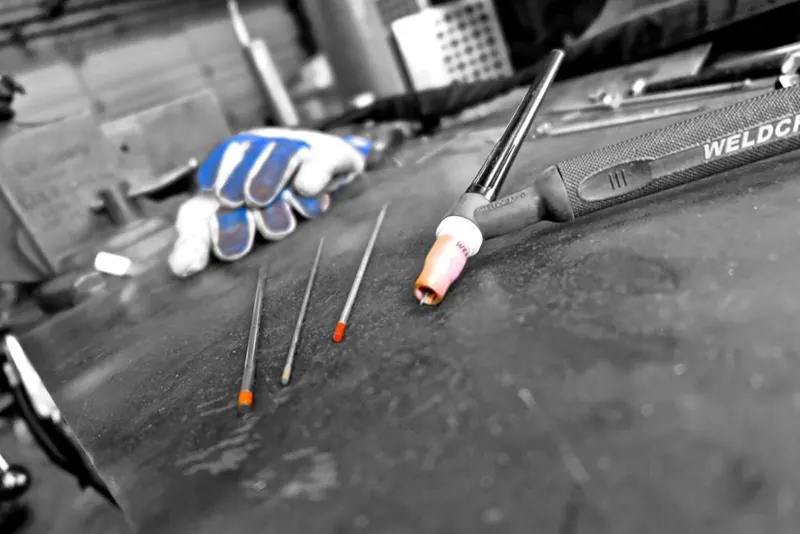

الکترود تنگستن توریم
الکترودهای تنگستن توریم دار حاوی درصد کمی اکسید توریم هستند و به دلیل گسیل الکترون استثنایی و طول عمر خود مشهور هستند. افزودن توریم قابلیتهای انتشار الکترون الکترود را افزایش میدهد و در نتیجه قوس پایدارتر و ثابتتری ایجاد میکند. این امر باعث میشود که الکترودهای تنگستن قوی برای هر دو کاربرد جوشکاری جریان مستقیم (DC) و جریان متناوب (AC) مناسب باشند.
الکترودهای تنگستن دارای عملکرد عالی هستند اما توجه به خطرات بالقوه سلامتی مرتبط با قرار گرفتن در معرض توریم ضروری است. ماهیت رادیواکتیو توریم، جوشکاران را ملزم به رعایت احتیاط و به کارگیری اقدامات ایمنی مناسب در هنگام استفاده از الکترودهای توریم میکند.
الکترود تنگستن لانتان دار
الکترودهای تنگستن لانتان دار به عنوان جایگزین ایمن تری برای الکترودهای توریم محبوبیت پیدا کرده اند. لانتانیم یک عنصر خاکی کمیاب است که در این الکترود جایگزین توریم میشود و ویژگیهای انتشار الکترون مشابهی را بدون نگرانیهای رادیواکتیو ارائه میدهد. الکترودهای لانتان دار در هر دو کاربرد جوشکاری AC و DC برتری دارند و به دلیل طول عمر و پایداری طولانی خود شناخته شده اند.
ترکیب سودمند عملکرد و ایمنی، الکترودهای تنگستن لانتان دار را به انتخابی ارجح برای جوشکارانی تبدیل میکند که به دنبال گزینهای قابل اعتماد و آگاه از محیط زیست هستند. جوشکاران میتوانند با اطمینان از الکترودهای لانتان دار در طیف وسیعی از کاربردها، از ورقههای نازک گرفته تا مواد ضخیم استفاده کنند.
الکترود تنگستن لانتان دار یک نوع الکترود جوشکاری است که از ترکیب تنگستن و لانتان ساخته می شود. لانتان یک فلز قلیایی خاکی است که نقطه ذوب بالایی دارد و به مقاومت الکتریکی الکترود می افزاید.
الکترودهای تنگستن لانتان دار برای جوشکاری فلزاتی با نقطه ذوب بالا مانند فولاد ضد زنگ، آلومینیوم، و تیتانیوم استفاده می شوند. این الکترودها همچنین برای جوشکاری در شرایط سخت مانند جوشکاری زیر آب یا جوشکاری با قوس الکتریکی غوطه ور استفاده می شوند.
ویژگی های الکترود تنگستن لانتان دار
- نقطه ذوب بالا (3400 درجه سانتیگراد)
- مقاومت الکتریکی بالا
- طول عمر طولانی
- قابلیت جوشکاری در شرایط سخت
الکترودهای تنگستن لانتان دار بر اساس درصد لانتان موجود در آنها دسته بندی می شوند. درصد لانتان موجود در الکترود با حرف “L” نشان داده می شود. به عنوان مثال، الکترود تنگستن 2% لانتان با کد “WL20” نشان داده می شود.
الکترود تنگستن سریم
الکترودهای تنگستن سریم حاوی اکسید سریم بوده و یک رویکرد متعادل برای کاربردهای جوشکاری ارائه میدهند. الکترودهای تنگستن سریم با ثبات قوس بالاتر و خطر کمتر پاشش در مقایسه با الکترودهای توریم برای جوشکاری AC و DC به خوبی مناسب هستند. جوشکاران از الکترودهای سریم به دلیل سهولت استفاده و تطبیق پذیری آنها استفاده میکنند که آنها را به انتخابی محبوب در صنایع مختلف تبدیل میکند.
قیمت متوسط و کاهش خطرات سلامتی مرتبط با الکترودهای سریم به پذیرش گسترده آنها کمک میکند. از آنجایی که نگرانیهای زیست محیطی و ایمنی همچنان به شکل گیری شیوههای جوشکاری ادامه میدهد، الکترودهای تنگستن سریم به عنوان یک راه حل عملی برای جوشکاران در سطوح مختلف مهارت ظاهر میشوند.
الکترود تنگستن سریم یک نوع الکترود جوشکاری است که از ترکیب تنگستن و سریم ساخته می شود. سریم یک فلز قلیایی خاکی است که نقطه ذوب بالایی دارد و به مقاومت الکتریکی الکترود می افزاید. الکترودهای تنگستن سریم برای جوشکاری فلزاتی با نقطه ذوب بالا مانند فولاد ضد زنگ، آلومینیوم، و تیتانیوم استفاده می شوند. این الکترودها همچنین برای جوشکاری در شرایط سخت مانند جوشکاری زیر آب یا جوشکاری با قوس الکتریکی غوطه ور استفاده می شوند.
ویژگی های الکترود تنگستن سریم
الکترودهای تنگستن سریم دارای ویژگی های نظیر نقطه ذوب بالا (3400 درجه سانتیگراد)، مقاومت الکتریکی بالا، طول عمر طولانی و قابلیت جوشکاری در شرایط سخت هستند. الکترودهای تنگستن سریم همچنین برای جوشکاری در شرایطی مانند جوشکاری زیر آب، جوشکاری با قوس الکتریکی غوطه ور و جوشکاری با قوس الکتریکی با جریان بالا استفاده می شوند.
الکترودهای تنگستن سریم بر اساس درصد سریم موجود در آنها دسته بندی می شوند. درصد سریم موجود در الکترود با حرف “C” نشان داده می شود. به عنوان مثال، الکترود تنگستن 2% سریم با کد “WC20” نشان داده می شود.
الکترود تنگستن زیرکونیم
الکترودهای تنگستن زیرکونیم دارای اکسید زیرکونیوم بوده و به مقاومت بالا در برابر آلودگی و توانایی مقاومت در برابر دماهای بالاتر مشهور هستند. این الکترودها در کاربردهای جوشکاری AC عملکرد فوقالعادهای دارند و برای جوشکاری آلیاژهای آلومینیوم و منیزیم مناسب هستند. افزودن زیرکونیوم مقاومت الکترود را در برابر آلودگی حوضچه جوش افزایش میدهد و آخال تنگستن را در اتصال جوش داده شده به حداقل میرساند.
جوشکارها هنگام کار با مواد مستعد آلودگی به سمت الکترودهای تنگستن زیرکونیم جذب میشوند زیرا این ابزار یک تجربه جوشکاری قابل اعتماد و تمیز را ارائه میدهند. توانایی کنترل دماهای بالاتر دامنه کاربردهای آن را گسترش میدهد و الکترودهای زیرکونیم را به یک دارایی ارزشمند در سناریوهای جوشکاری تخصصی تبدیل میکند.
الکترود تنگستن خالص
در کاربردهای خاص جوشکاری به ویژه مواردی که شامل جوشکاری جریان مستقیم آلومینیوم و منیزیم هستند، الکترودهای تنگستن خالص یک انتخاب مناسب باقی میمانند. اگرچه الکترودهای تنگستن خالص به اندازه ابزارهای آلیاژی که معرفی کردیم همه کاره نیستند اما در جوشکاری DC پایداری بسیار خوبی از خود نشان میدهند و برای کاربردهای خاص مناسب هستند.
جوشکارها اغلب الکترودهای تنگستن خالص را هنگام کار با مواد نازکتر یا زمانی که کنترل دقیق قوس جوش ضروری است انتخاب میکنند. درک محدودیتها و نقاط قوت الکترودهای تنگستن خالص به جوشکاران اجازه میدهد تا از مزایای این ابزار در سناریوهای خاص استفاده کنند و به رویکرد جوشکاری دقیقتر و آگاهانهتر کمک میکند.
تکنیکهای کاربردی و عیب یابی برای عملکرد بهینه جوشکاری آرگون
جوشکاری آرگون نیازمند درک دقیق ابزارهای موجود است. هنگامی که صحبت از الکترودهای تنگستن به میان میآید، تکنیکهای کاربردی استفاده شده میتواند به طور قابل توجهی بر کیفیت جوش تأثیر بگذارد. در این بخش، نکات عملی برای بهینهسازی عملکرد جوشکاری با هر نوع الکترود تنگستن و رفع چالشهای رایج همراه با استراتژیهای عیبیابی مؤثر را بررسی خواهیم کرد.
بهینه سازی عملکرد جوشکاری:
تنظیمات آمپر:
تنظیمات آمپراژ را بر اساس نوع الکترود تنگستن مورد استفاده تنظیم کنید.
به توصیههای سازنده برای محدوده آمپر خاص مراجعه کنید.
برای یافتن نقطه مناسب برای هر نوع الکترود، تغییرات جزئی را آزمایش کنید.
آماده سازی الکترود:
از نوک الکترود تمیز و تیز برای قوس پایدار اطمینان حاصل کنید.
از ابزار اختصاصی برای جلوگیری از آلودگی بین انواع الکترود استفاده کنید.
هندسه مخروطی و نوک الکترود توصیه شده را حفظ کنید.
کنترل طول قوس:
برای اطمینان از جوشکاری پایدار و کنترل شده، طول قوس ثابتی داشته باشید.
برای یافتن شرایط بهینه برای هر کاربرد، با طولهای مختلف قوس آزمایش کنید.
تکنیک جوشکاری:
سرعت و تکنیک جوش را بر اساس ویژگیهای خاص الکترود تنگستن تنظیم کنید.
برای دستیابی به مشخصات جوش مورد نظر، تکنیکهای مختلف را آزمایش کنید.
مواد جوش داده شده را در نظر بگیرید و بر اساس آن تکنیک را تنظیم کنید.
جریان و پوشش گاز:
نرخ جریان گاز آرگون را برای محافظت موثر بهینه کنید.
از پوشش مناسب گاز برای جلوگیری از اکسیداسیون و آلودگی اطمینان حاصل کنید.
جریان گاز را بر اساس موقعیت جوش و شرایط محیطی تنظیم کنید.
ملاحظات قطبیت:
قطبیت توصیه شده برای هر نوع الکترود تنگستن را بررسی کنید.
تنظیمات قطبیت را بر اساس فرآیند جوشکاری (DC یا AC) تنظیم کنید.
برای دستیابی به نتایج مطلوب، قطبیتهای مختلف را آزمایش کنید.
چالشهای رایج و عیب یابی:
ناپایداری قوس:
علل احتمالی: تنظیمات نادرست آمپر، الکترود آلوده یا طول قوس نامناسب.
عیب یابی: آمپراژ را تنظیم کنید، از تمیز بودن الکترود اطمینان حاصل کنید و طول قوس ثابتی را حفظ کنید.
آلودگی تنگستن:
علل احتمالی: جوش دادن با استفاده از یک میله برای انواع مختلف الکترود، تمیز کردن ناکافی.
عیب یابی: از ابزارهای سنگ زنی اختصاصی برای هر نوع الکترود استفاده کنید و مراحل تمیز کردن مناسب را دنبال کنید.
تخلخل جوش:
علل احتمالی: پوشش ناکافی گاز، نرخ جریان گاز نامناسب یا فلز پایه آلوده.
عیب یابی: جریان گاز را بهینه کنید، از پوشش مناسب گاز اطمینان حاصل کنید و فلز پایه را به طور کامل تمیز کنید.
چسبیدن الکترود:
علل احتمالی: گرمای بیش از حد، زاویه الکترود نادرست یا تکنیک نامناسب.
عیب یابی: گرمای ورودی را تنظیم کنید، زاویه الکترود را درست کنید و تکنیک جوشکاری را اصلاح کنید.
ظاهر جوش ناسازگار:
علل احتمالی: سرعت ناپایدار جوش، تکنیک نامناسب یا کنترل ناکافی قوس.
عیبیابی: سرعت و بافت جوش را تغییر بدهید کنید و کنترل قوس را برای ظاهر یکنواخت جوشهای حاصل اصلاح کنید.
فرسایش تنگستن:
علل احتمالی: گرمای بیش از حد یا جوشکاری طولانی مدت با آمپراژ بالا.
عیب یابی: تنظیمات آمپراژ را بهینه کنید، از قطر تنگستن مناسب استفاده کنید و گرمای ورودی را مدیریت کنید.
ترک خوردگی و جوشهای شکننده:
علل احتمالی: سرد شدن سریع، استرس حرارتی بالا یا نوع ناسازگار تنگستن.
عیب یابی: نرخ خنک کردن را کنترل کنید، در صورت لزوم از پیش گرمایش استفاده کنید و اطمینان حاصل کنید تنگستن انتخاب شده برای کاربرد شما مناسب است.
ملاحظات ایمنی
ویژگیهای عملکرد الکترودهای تنگستن بسیار مهم بوده اما توجه به ملاحظات ایمنی مرتبط با استفاده از آنها نیز به همان اندازه اهمیت دارد. جوشکارانی که با الکترودهای تنگستن کار میکنند، به ویژه آنهایی که حاوی توریم هستند باید از پروتکلهای ایمنی سختگیرانه برای کاهش خطرات سلامتی پیروی کنند.
خطرات سلامتی مرتبط با الکترودهای تنگستن توریم
الکترودهای تنگستن توریم به دلیل ماهیت رادیواکتیو توریم در صورت رعایت نکردن اقدامات ایمنی مناسب، خطرات بالقوهای را برای جوشکاران ایجاد میکنند. قرار گرفتن طولانیمدت در معرض غبار یا دود توریم که در حین جوشکاری ایجاد میشود میتواند منجر به استنشاق یا جذب پوست شود و خطر اثرات نامطلوب سلامتی را افزایش دهد.
برای کاهش این خطرات، جوشکارانی که از الکترودهای تنگستن توریم استفاده میکنند باید نکات زیر را رعایت کنند:
استفاده از تجهیزات حفاظت شخصی (PPE):ئمحافظ تنفسی و لباس محافظ مناسب بپوشید تا تماس مستقیم با ذرات توریم را به حداقل برسانید.
کار در مناطق با تهویه مناسب: از تهویه مناسب در محل جوشکاری اطمینان حاصل کنید تا غلظت آلایندههای موجود در هوا کاهش یابد.
روشهای ایمن حمل و نقل را اجرا کنید: از خرد کردن یا شکستن الکترودهای توریم خودداری کنید زیرا این کار میتواند ذرات توریم را در هوا آزاد کند. در عوض از ابزارهای اختصاصی برای آماده سازی الکترود استفاده کنید.
الکترودها را به طور مناسب دور بیندازید: برای جلوگیری از آلودگی محیطی، دستورالعملهایی را برای دفع ایمن الکترودهای تنگستن توریم دنبال کنید.
جایگزینهای امن
در پاسخ به نگرانیهای ایمنی مرتبط با الکترودهای تنگستن توریم، بسیاری از جوشکاران در حال انتقال به جایگزینهای ایمنتری مانند الکترودهای لانتانید هستند. الکترودهای لانتان دار عملکرد قابل مقایسهای را بدون خطرات رادیواکتیو ارائه میدهند و آنها را به انتخابی محتاطانه برای جوشکارانی که نگران سلامتی خود هستند تبدیل میکند.
جمعبندی
در این مقاله به الکترود تنگستن جوش آرگون پرداختیم و دیدیم که انتخابهای موجود برای جوشکاران فراتر از ملاحظات عملکرد است. در ادامه خواص، مزایا و جنبههای ایمنی مرتبط با هر نوع الکترود تنگستن را بررسی کردیم و چشم انداز روشهای جوشکاری مدرن را دیدیم.
